Wesentliche Funktionalitäten
Ihnen stehen zahlreiche Manipulationsfunktionen, wie Auftrennen von Haltungen sowie Stilllegen und Demontage von Schächten und Haltungen zur Verfügung.
Wurde z.B. bei einer Inspektion ein bisher nicht dokumentierter Schacht gefunden, so fügen Sie diesen Schacht einfach in die vorhandene Haltung ein. Die Daten der Haltungen werden dupliziert und die Sohlhöhe an der Stelle des Schachtes interpoliert. Selbstverständlich können Sie die Höhe auch selbst eingeben.
Ändern Sie das Kanalsystem für einzelne oder mehrere Objekte mit ein paar Mausklicks. Die Anpassung der Fachdaten sowie der grafischen Ausgestaltung erfolgt automatisch.

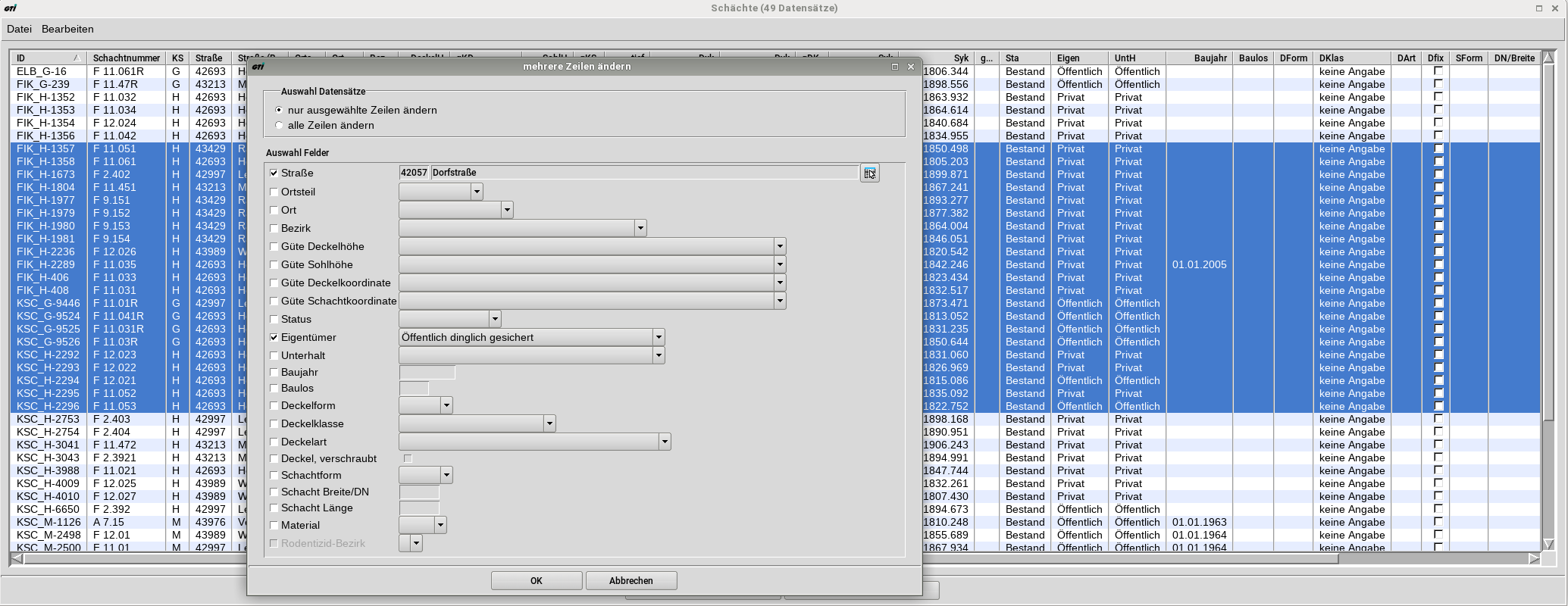

Datenbearbeitung Tabelle
Bei der Erfassung lassen sich vorhandene Vermessungsdaten z.B. im C-Plan®-Format nutzen, um Lagekoordinaten und Höhen exakt zu bestimmen. Eine frei konfigurierbare Import-Schnittstelle sorgt hier für maximale Flexibilität.
Somit können Haltungen und Schächte dann halbautomatisch generiert werden. Die Höhen werden dabei von den gemessenen Punkten übernommen, Längen werden automatisch berechnet. Bei nachträglichen Lageänderungen von Schächten erfolgt eine automatische Anpassung der angeschlossenen Haltungen.
Über eine grafische Selektion können diverse Daten wie z.B. Gemeinde, Eigentümer oder Rohrmaterial für mehrere Haltungen und Schächte auf einmal geändert werden. Alternativ lassen sich Stammdaten auch über die ISYBAU-Schnittstelle importieren.

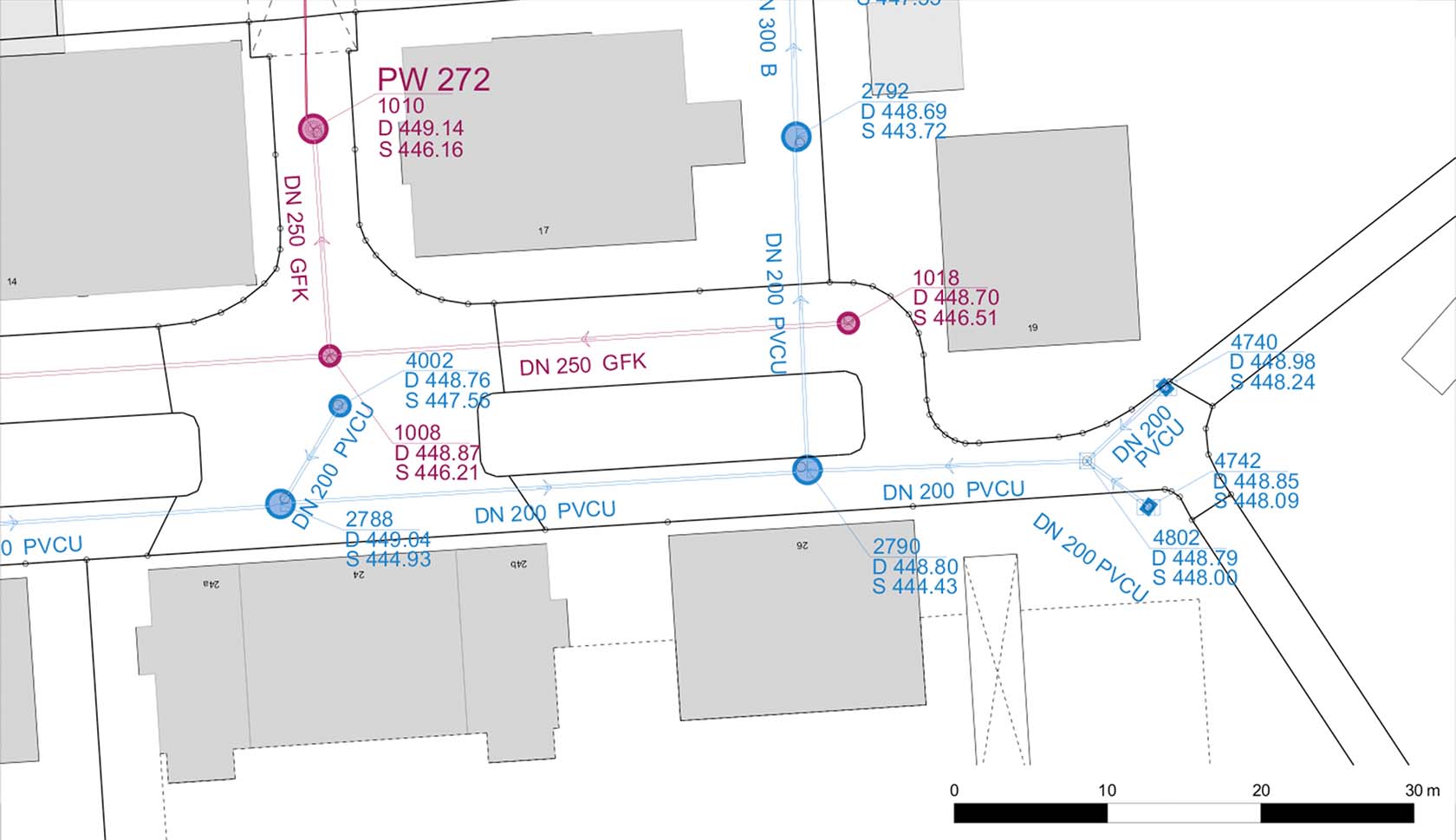

Ausschnitt Kanalnetz
Neben den Stammdaten der Betriebsmittel können Sie auch alle notwendigen Zustandsdaten und Wartungsvorgänge verwalten. Hierzu gehören Spülungen, Dichteprüfungen, TV-Befahrungen, Schachtkontrollen und Schädlingsbekämpfung sowie Schäden und Sanierungen. Die Eingabe der Spüldaten kann direkt vor Ort mit unserer App erfolgen. Ebenfalls über eine App können Sie Schachtkontrollen ohne Umweg in die Datenbank einpflegen. Hierbei können auch durchgeführte Maßnahmen zur Schädlingsbekämpfung und der Erfolg vorheriger Maßnahmen dokumentiert werden.
Schacht-Fachdaten mit Angaben zur Schädlingsbekämpfung
Bild "SchachtSchaedlingsbekaempfung.png" darunter einfügen
Zu allen Kanalobjekten lassen sich beliebige Dokumente wie z.B. EXCEL®-Tabellen, PDF-Dokumente o.ä. hinterlegen.
Die Anbindung beliebiger Dokumente wie z.B. PDF-Dateien, Office-Dateien oder Bilder an einen Schacht oder eine Haltung ermöglichen die zentrale Bündelung aller vorhandenen Informationen zu einem Objekt.

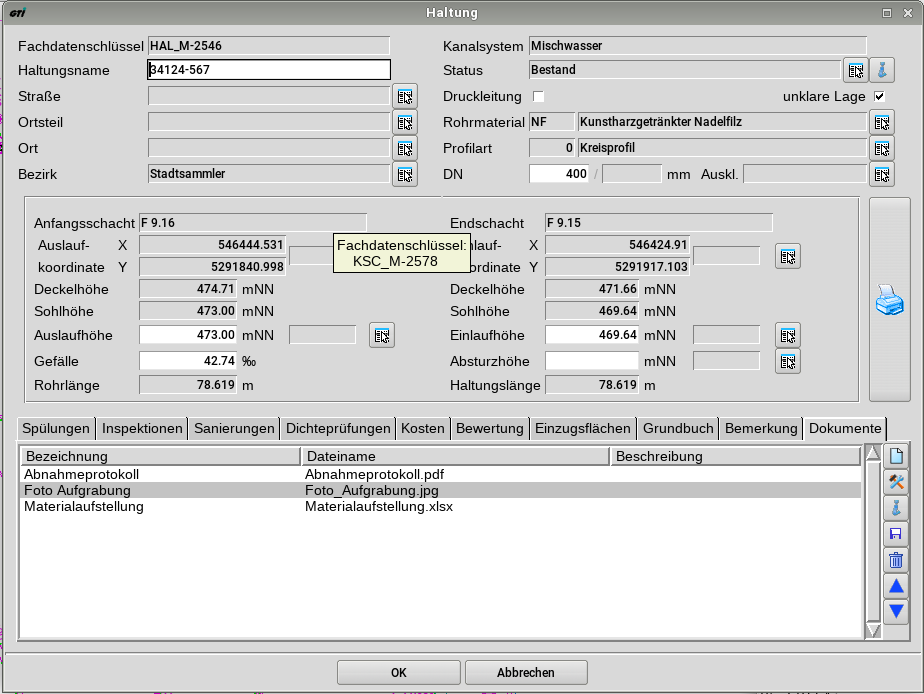

Kanal-Fachdaten Haltung mit zugeordneten Dokumenten

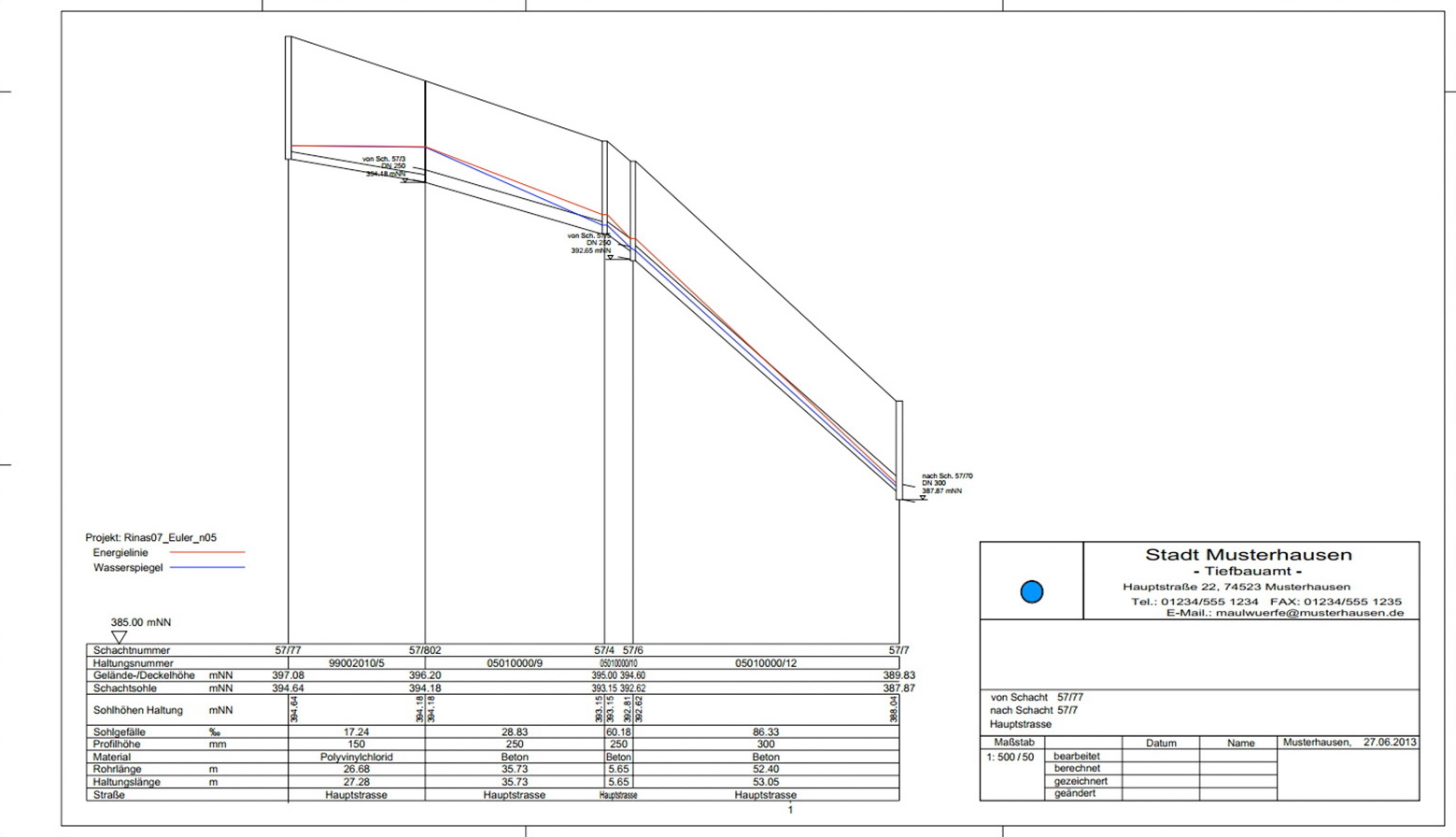

Wählen Sie einfach den Start- und Endschacht für den zu erzeugenden Längsschnitt aus - das System ermittelt die verbindenden Haltungen und generiert den Längsschnitt automatisch. Optional können Sie Zwischenschächte auswählen und die Bezugshöhe angeben. Soweit vorhanden, können Sie Schäden und Wasserstände aus hydraulischen Berechnungen einblenden. Die anzuzeigenden Daten im Band unterhalb des Längsschnitts können Sie frei konfigurieren.
Kanal-Längsschnitt
Mit der Schnittstelle zu den Hydraulischen Berechnungsprogrammen FLUT® oder DYNA® von Pecher-Software können Sie die benötigten Daten aus GTI/RDB in einem speziellen Format (EIN-Datei) exportieren. Alternativ können Sie auch die Daten über den ISYBAU-Export übergeben.
Für die hydraulische Berechnung können z.B. Planungsvarianten erstellt werden, bei denen neue, geplante Schächte und Haltungen bereits ebenso berücksichtigt werden wie der Wegfall alter, zu ersetzender Schächte und Haltungen.
Für den Aufbau Ihres Kanalnetzes können Sie die Stammdaten im ISYBAU-Format importieren und so Schächte und Haltungen automatisch in das System übernehmen. Ebenso können Sie die regelmäßig anfallenden Inspektionsdaten über diese Schnittstelle importieren.
Um bei der Inspektion von Haltungen eine gute Datengrundlage verfügbar zu machen, können Sie die Stammdaten im ISYBAU-Format exportieren. Ebenso können Sie z.B. zur Schadensbewertung Ihre im System vorhanden Inspektionsdaten im ISYBAU-Format exportieren.

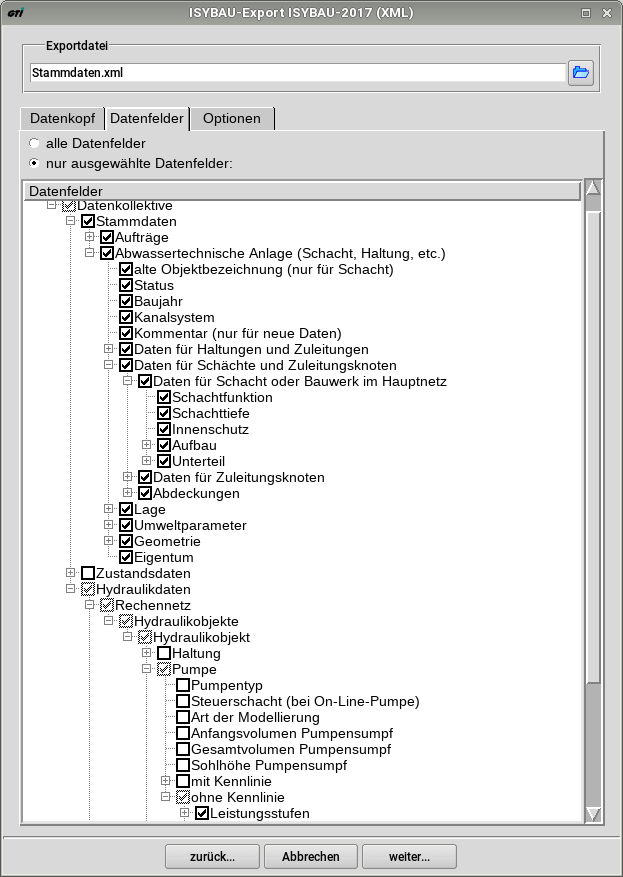

ISYBAU-Export
Die zur Darstellung verwendeten Symbole und Linienarten können Sie frei definieren. Passen Sie die grafische Ausgestaltung an Ihre individuellen Bedürfnisse und Erfordernisse an.

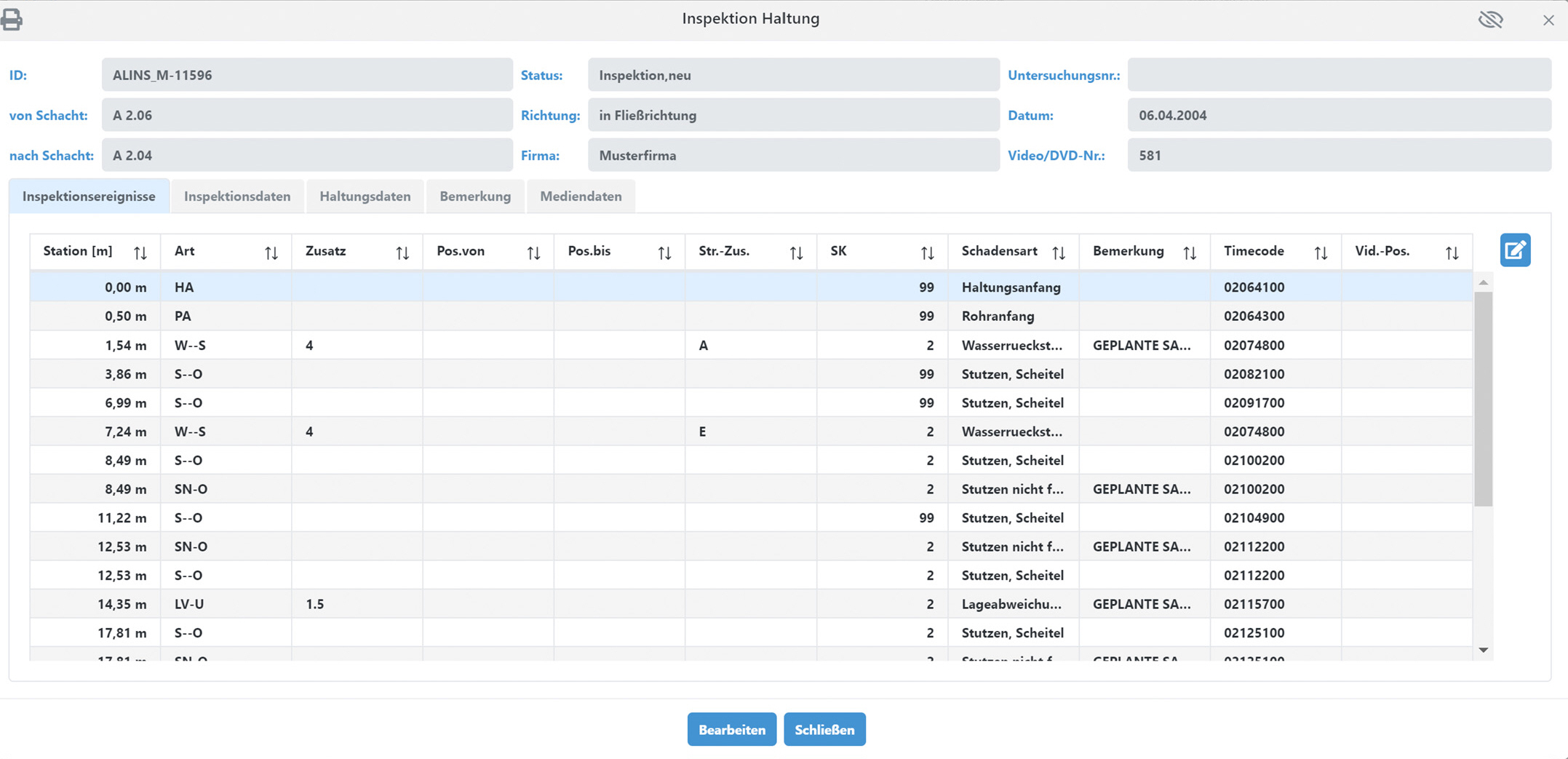

Verwalten Sie alle Inspektionsdaten mit der Liste der Befunde. Nicht nur die neuesten Ergebnisse, sondern auch eine beliebig weit zurückreichende Historie der Inspektionsdaten kann in GTI/RDB verwaltet werden.
Inspektionsdaten
Wenn Sie einen Blick auf das zugehörige Video werfen wollen, so können Sie dies sehr einfach tun. Ein Mausklick auf die Haltung oder ein Schadenssymbol - und das Video wird abgespielt.

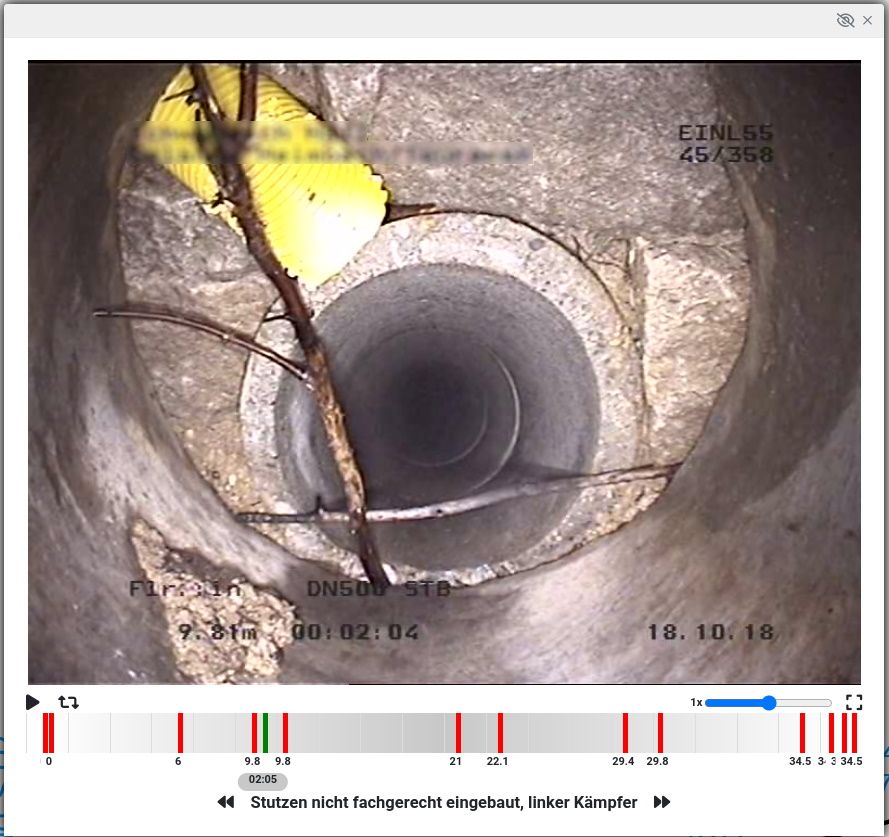

Video einer Kanalinspektion

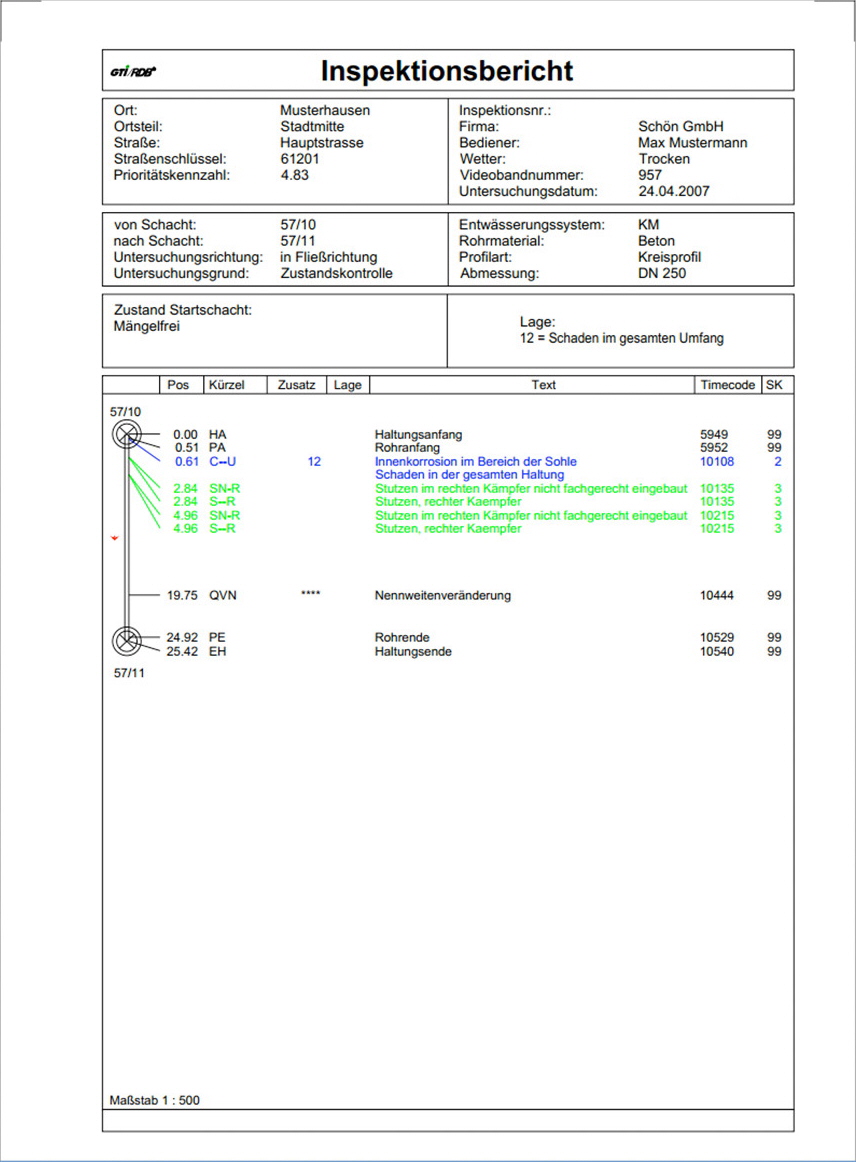

Zur Weitergabe von Inspektionsdaten können Sie aus GTI/RDB heraus einen Inspektionsbericht erzeugen - wahlweise mit maßstäblicher Darstellung der Haltung oder als einfache Liste.
Inspektionsbericht
Es besteht auch die Möglichkeit, ein Indirekteinleiterkataster zu führen. Zu einem Indirekteinleiter lassen sich neben den Betriebsdaten Informationen zu den dort verwendeten Stoffen und den vorhandenen Anlagen zur Abwasservorbehandlung verwalten. Durch die Angabe eines Netzpunktes im Kanalnetz und eines dort festgestellten Stoffes lässt sich ermitteln, welche Indirekteinleiter als Quelle der Kontamination infrage kommen.

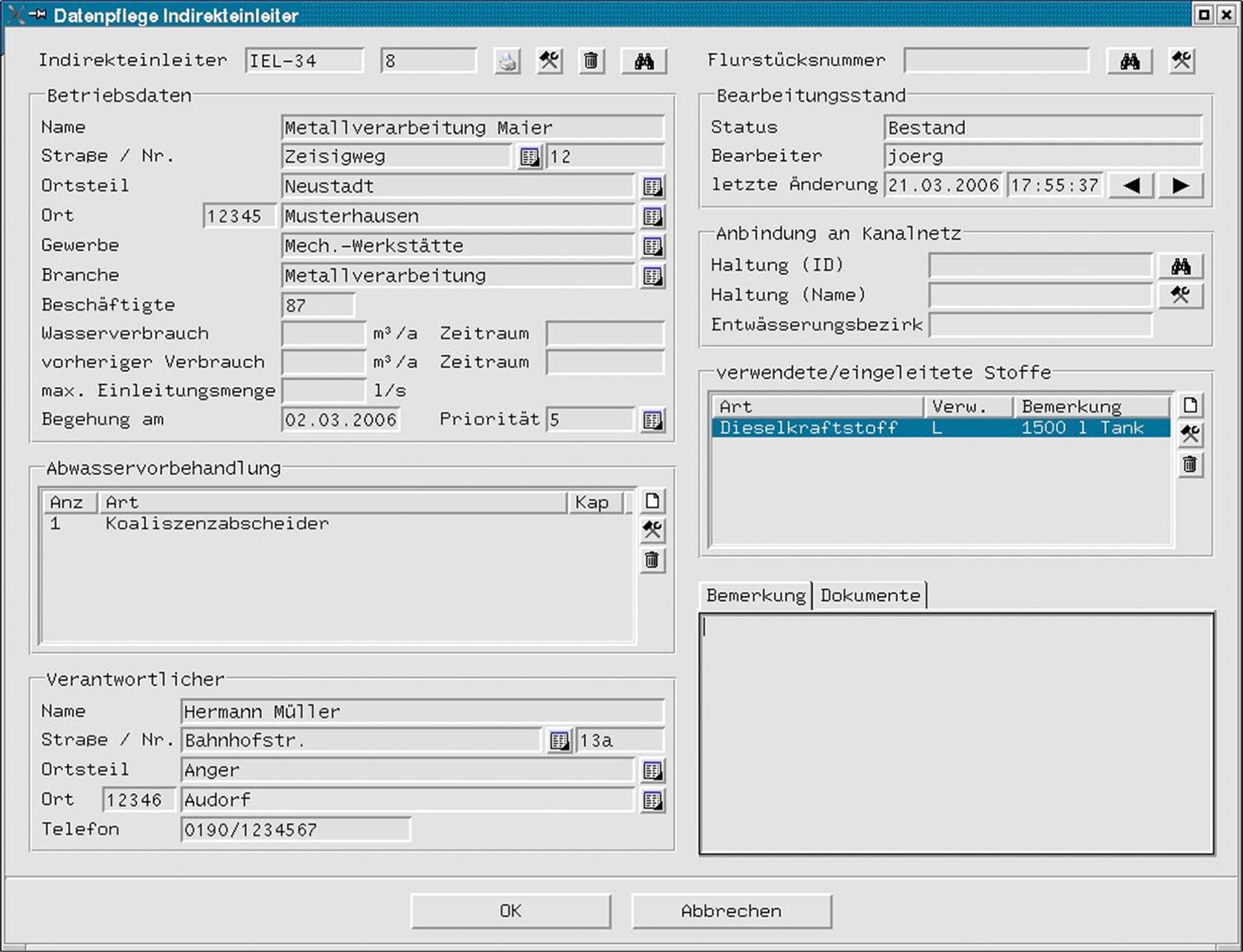

Indirekteinleiter Datenpflege
Für die Bereitstellung der Basisdaten für die gesplittete Abwassergebühr können die versiegelten Flächen mit den relevanten Kenndaten ebenso verwaltet werden wie die Zuordnung und ggf. Aufteilung der Flächen auf Gebührenzahler mit Adressdaten. Diese Funktionalität ist auch mit GIS.city vor Ort abrufbar.

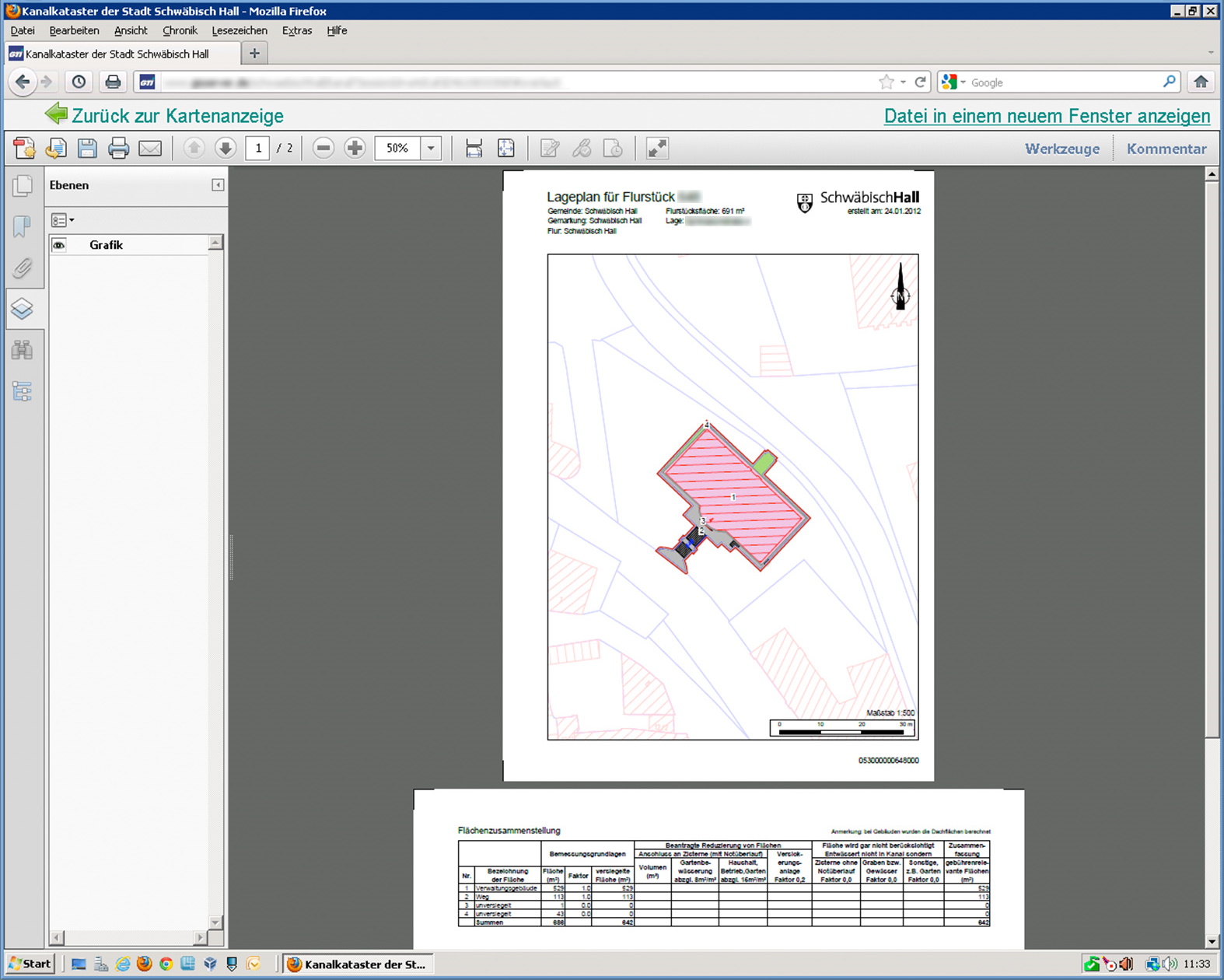

Zu einem Flurstück kann ein Erhebungsbogen erzeugt werden mit einem Katasterauszug und der Liste der zugeordneten versiegelten Flächen mit allen relevanten Informationen. Unter Berücksichtigung der satzungsgemäßen Bewertung der Flächen werden hier gleich die gebührenrelevanten Flächen für den Gebührenzahler nachvollziehbar ausgewiesen.
Erhebungsbogen Abwassergebühr

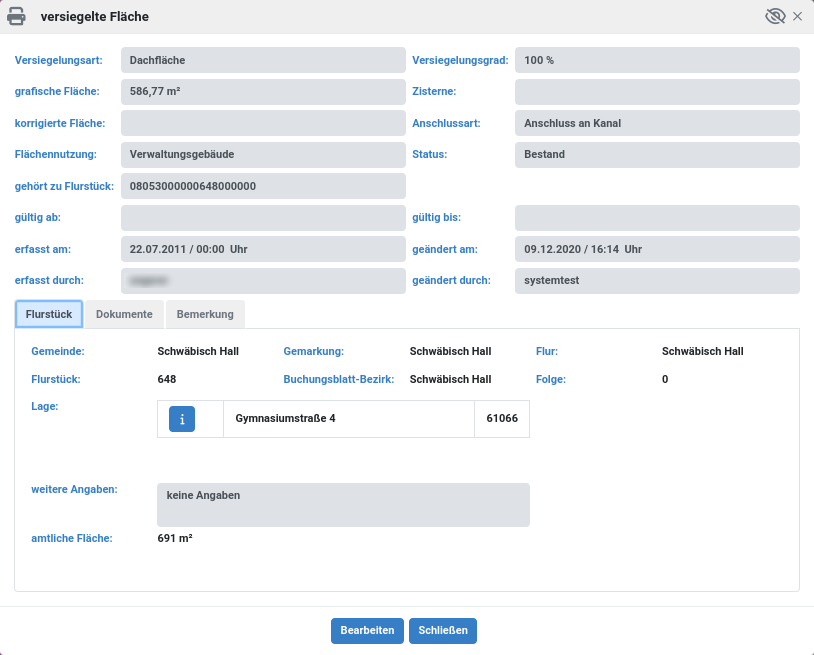

Datenblatt für versiegelte Flächen
Auswertungen
Zur Erstellung eines Spülplanes wählen Sie zunächst grafisch einen räumlichen Bereich. Über die Parameter "Datum letzte Spülung" und "Spülintervall" der Haltungen ergibt sich ein Datum für die nächste planmäßige Spülung. Legen Sie einen Zeitraum fest und erhalten so die Liste der zu spülenden Haltungen.
Nutzen Sie das Modul "Thematische Auswertung" in GTI/RDB auch für das Kanalnetz. Farbige Markierungen von Haltungen oder Schächten gemäß frei wählbarer Kriterien zur einmaligen Ausgabe oder dauerhaften Speicherung in der Datenbank verschaffen Ihnen einen guten Überblick über Ihr Netz.
Mit einfach konfigurierbaren alphanumerischen Auswertungen können die gewünschten Informationen kompakt und übersichtlich aufbereitet werden. Die darzustellenden Datenfelder können ebenso frei gewählt werden wie die Auswahlkriterien. Hier stehen neben verschiedenen Bedingungen für beliebige Datenfelder auch grafische Kriterien zur Verfügung.

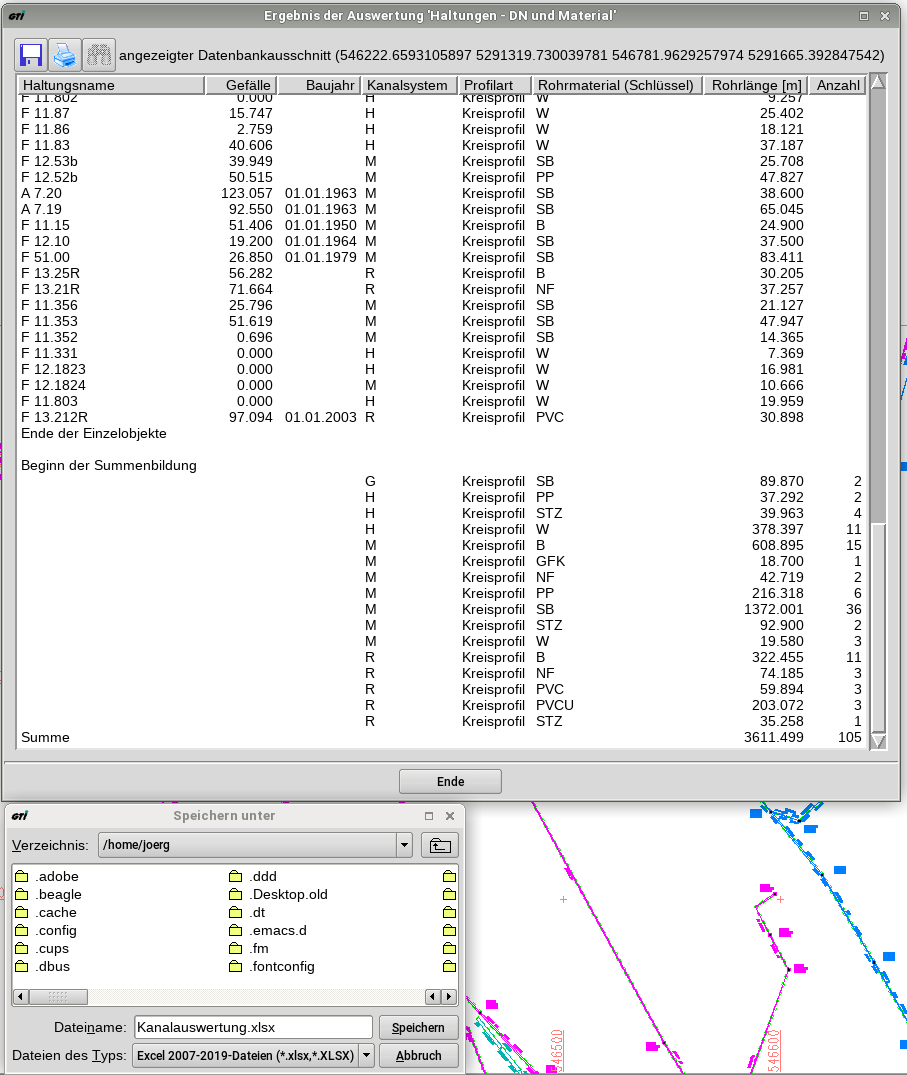

Benötigen Sie eine tabellarische Übersicht über Ihre Daten, so können Sie Auswertungen leicht selber definieren. Wählen Sie alphanumerische Auswahlkriterien wie z.B. Rohrmaterial oder Baujahr und kombinieren Sie diese ggf. mit geografischen Auswahlkriterien wie z.B. der Fläche eines Verwaltungsgebietes. Stellen Sie aus den vorhandenen Datenfeldern frei die Liste der für die Ausgabe benötigten Datenfelder zusammen.
Für statistische Auswertungen können Sie außerdem die Ergebnisse nach bestimmten Werten gruppieren - z.B. nach dem Kanalsystem - und Summen bilden - z.B. Haltungslängen.
Kanalauswertung
Zahlreiche thematische Auswertungen lassen sich definieren. Mit einfach konfigurierbaren alphanumerischen Auswertungen können die gewünschten Informationen kompakt und übersichtlich aufbereitet werden. Die darzustellenden Datenfelder können ebenso frei gewählt werden wie die Auswahlkriterien. Hier stehen neben verschiedenen Bedingungen für beliebige Datenfelder auch grafische Kriterien zur Verfügung.
Thematische Auswertung nach dem letzten Jahr der TV-Befahrung
Die Kanäle im Stadtgebiet müssen regelmäßig gespült werden. Gründe dafür sind die Unterhaltsreinigung, die Reinigung vor einer Kanal-TV-Untersuchung oder Sanierung und die Beseitigung von Abflusshindernissen. Gespült wird mit einem Spülfahrzeug mittels Wasser und sofortiger Aufnahme des Spülgutes. Die Durchführung der Kanalspülung wird im Kanalkataster, welches im gis der Stadt Aalen (GTI/RDB der Firma ibb graf. Datenverarbeitung) geführt wird, dokumentiert.
Die Kanalspülungen werden bei der Stadt Aalen an externe Dienstleister vergeben. Diese erhielten die laut ihrem Auftrag zu spülenden Kanalhaltungen bisher in Listenform. In dieser Liste wurde die Erledigung durch den Dienstleister eingetragen. Die Listeneinträge wurden nach Auftragserledigung von einem Mitarbeiter der Stadt im Kanalkataster zur Dokumentation eingegeben.
Durch die smarte Kanalspül App steht ein Werkzeug zur Verfügung welches diese Auftragsabwicklung mit modernen Arbeitsmitteln erledigt werden kann. In der App stellt ein Mitarbeiter des Tiefbauamts die zu spülenden Kanalhaltungen in einem Paket zusammen. Dies erfolgt auf einem Tablet des Amts zur Bearbeitung im sogenannten Offlinemodus. Der Zugriff auf die zur Orientierung notwendigen Grundinformationen wie Liegenschaftskarte oder Luftbilder steht auf dem Tablet ebenfalls lokal ohne Internetverbindung zur Verfügung.
Mit dem Spülauftrag erhält dann der Dienstleister das Tablet übergeben. Vor Ort kann die App nur im Offlinemodus betrieben werden, da das Gerät keine Karte zur Herstellung einer Internetverbindung enthält. Der Kanalspüler kann bei der Spülung vor Ort mit der App, unterstützt durch die GPS Funktion des Geräts, direkt auf die gerade gespülte Haltung zugreifen. Zur Haltung gibt er nur die wenigen, zur Dokumentation der Haltungsspülung notwendigen Daten, wie Datum oder Anzahl der Spülgänge, ein. Die schon erledigten Haltungen werden in der Grafik entsprechend markiert. So erhält er direkt eine Übersicht über den Fortschritt seiner Auftragserledigung. Durch den direkten Datenzugriff werden Datenfehler durch Verwechslungen bei der Zuordnung vermieden. Die vor Ort erfassten Daten werden lokal auf dem Tablet gespeichert.
Nach Abschluss der Spülarbeiten wird das Tablet wieder an das Tiefbauamt übergeben. Ein Mitarbeiter des Tiefbauamts gibt dann die lokal auf dem Tablet liegenden Fortführungsdaten frei und startet die Rückübertragung in die zentrale Kanaldatenbank. Die dazu notwendige Internetverbindung wir mittels WLAN im Rathaus Aalen hergestellt. Die Benutzung der KanalspülApp erleichtert die Arbeitsabläufe bei der Vergabe der Kanalspülaufträge sowohl bei der Stadt Aalen als auch bei der Auftragsabwicklung und Dokumentation durch den Dienstleister wesentlich. Darüber hinaus wir die Datenqualität gesteigert da Übertragungsfehler bei der Dokumentation nicht mehr auftreten können.
Der Einsatz der smarten Kanalspül App bei der Stadt Aalen im Offlinemodus ergibt sich aus dem Wunsch des Tiefbauamts die Auftragsabwicklung damit steuern zu können. Außerdem ist die Dateneingabe immer unabhängig von der Netzabdeckung möglich. Eine Erfassung mit entsprechender Benutzerkennung durch den Dienstleister, wäre auch mit direktem Datenzugriff übers Internet möglich.
